12 Layer Multilayer PCB Stack up Circuit Boards For Medical Equipment

  • multilayer pcb
  • 12 layer pcb
  • medical pcb
  • pcb stack up
  • Product description: 12 Layer Multilayer PCB Stack up Circuit Boards For Medical Equipment
  • INQUIRY

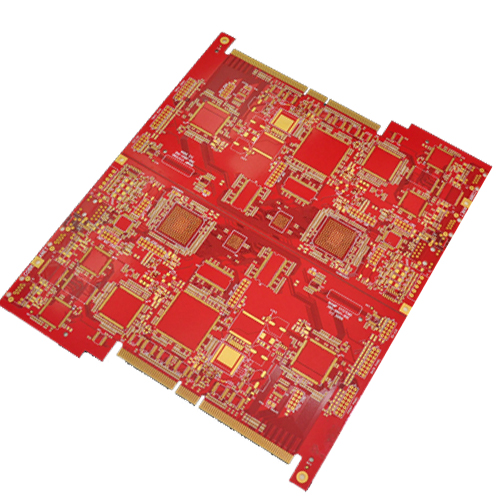

12 Layer Multilayer PCB Stack up Circuit Boards For Medical Equipment


Quick detail:

Material

FR4

Min line

3/3

Layer

12

Min hole

0.15mm

Surface finish

HASL lf

Stack up file

yes

Copper

2OZ

Blind hole

yes

Thickness

1.25MM

Quantity

prototype


12 Layer PCB fabrication:

Your gerber file and stack up file required

Information for fabrication technology

12 Layer pcb prototype fast delivery time 6 working days

12 Layer pcb quotation out within 2 hours

Process Capability

ltem

Mass Production

Prototype

Surface Treatment

HASL(LF)

HASL(LF)

Immersion Gold

Immersion Gold

Flash Gold

Flash Gold

OSP

OSP

Immersion Tin

Immersion Tin

Immersion Silver

Immersion Silver

HASL&Gold Finger

HASL&Gold Finger

selective nickel

selective nickel

HASL(LF)

smt Pad:>3um

smt Pad:>4um

Big Cu:>lum

Big Cu:>l.5um

Immersion Tin

0.4-0.8um

0.8-1.2um

Immersion Gold

Ni:2-5urn

Ni:3-6urn

Au:0.05-0.10um

Au:0.075-0.15um

Immersion Silver

0.2-0.6um

0.3-0.6um

OSP

0.1-0.4um

0.25-0.4um

Flash Gold

Ni:3-6urn

Ni:3-6urn

Au:0.01-0.05um

Au:0.02-0.075um

Laminates

CEM-3,PTFE

CEM-3,PTFE

FR4 (HighTG etc)

FR4(HighTG etc)

Metal Base(AL,CUetc)

Metal Base(AL,CUetc)

Rogers,etc

Rogers,etc

MAX.Layers

18(Layers)

40(Layers)

MAX.Board Size

20"X48"

20"X48"

Board Thickness

O.4mm~6.0mm

<O.4mm or >8.0mm

Max.Copper Thickness

inner Layer:16oz

inner Layer:16oz

Outer Layer:16oz

Outer Layer:16oz

Min.Track Width

3mil/0.075mm

3mil/0.075mm

Min.Track Space

3mil/0.075mm

3mil/0.075mm

M.in Hole Size

8mil/0.2mm

6mil/0.1mm

M.in Laser Hole Size

4mil/0.1mm

3mil/0.076mm

PTH Wall Thickness

0.8mil/20um

1.2mil/30um

PTH Dia.Tolerance

±2mil/±50um

±2mil/±50um

Aspect Ratio

12:1

15:1

lmpedance Control

±5%

±5%
